Menguji injap berhenti adalah proses penting untuk memastikan fungsi, kebolehpercayaan, dan keselamatan yang betul. Sebagai pembekal injap berhenti, saya memahami kepentingan prosedur ujian menyeluruh untuk memenuhi piawaian pelanggan kami yang tinggi. Dalam blog ini, saya akan membincangkan pelbagai kaedah dan langkah untuk menguji injap berhenti dengan berkesan.
1. Pemeriksaan Visual
Sebelum menjalankan sebarang ujian berfungsi, pemeriksaan visual adalah langkah pertama. Ini membantu dalam mengenal pasti sebarang kecacatan pembuatan, kerosakan, atau penyelewengan pada injap berhenti.
- Memeriksa badan: Periksa badan injap untuk retak, penyok, atau sebarang tanda kakisan. Badan yang rosak boleh menyebabkan kebocoran atau kegagalan struktur. Contohnya, jika terdapat keretakan padaInjap berhenti tembaga, ia boleh menyebabkan kebocoran cecair semasa operasi.
- Periksa meterai dan gasket: Lihat meterai dan gasket untuk pemasangan yang betul dan sebarang tanda haus atau kerosakan. Meterai yang rosak boleh mengakibatkan kebocoran, yang merupakan isu utama dalam prestasi injap berhenti.
- Periksa batang dan pegangan: Pastikan batang bergerak lancar di dalam badan injap dan bahawa pemegangnya dipasang dengan tegas. Pemegang longgar atau batang yang tidak bergerak secara bebas dapat menunjukkan masalah dalaman.
2. Ujian Tekanan
Ujian tekanan adalah salah satu ujian yang paling penting untuk injap berhenti. Ia membantu mengesahkan keupayaan injap untuk menahan tekanan yang ditentukan tanpa kebocoran.
- Ujian hidrostatik:

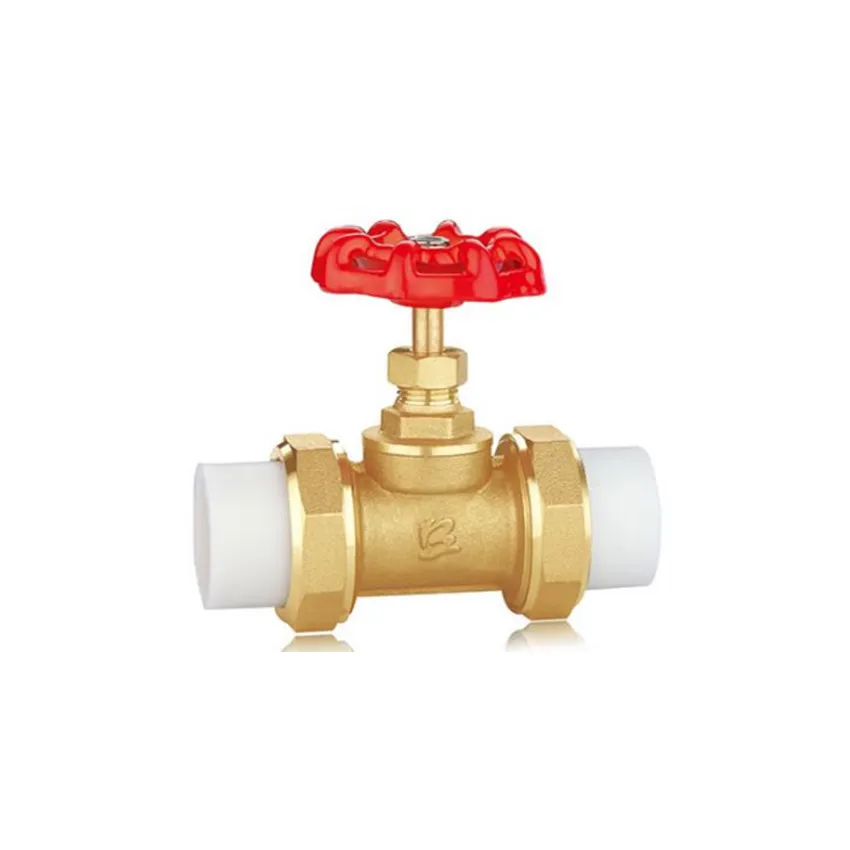

- Set - naik: Pertama, mengasingkan injap berhenti dari sistem dan sambungkannya ke rig ujian. Isi injap dengan cecair ujian, biasanya air, dan secara beransur -ansur meningkatkan tekanan ke tekanan ujian yang ditentukan. Untuk aInjap berhenti tembaga ppr, tekanan ujian biasanya ditentukan berdasarkan spesifikasi reka bentuknya.
- Pemantauan: Pastikan tekanan stabil untuk tempoh tertentu, biasanya 10 - 30 minit, dan berhati -hati memantau sebarang tanda kebocoran. Semak semua sambungan, badan injap, dan pembungkusan batang. Sekiranya terdapat kebocoran yang kelihatan, injap gagal ujian dan perlu dibaiki atau diganti.
- Ujian pneumatik:
- Prosedur: Daripada air, udara termampat atau gas digunakan untuk ujian pneumatik. Kaedah ini sering digunakan apabila air tidak sesuai, seperti dalam aplikasi di mana kelembapan boleh menyebabkan masalah. Walau bagaimanapun, ujian pneumatik lebih berbahaya daripada ujian hidrostatik kerana potensi untuk melepaskan tenaga secara tiba -tiba.
- Langkah berjaga -jaga keselamatan: Apabila menjalankan ujian pneumatik, langkah -langkah keselamatan yang ketat mesti diikuti. Gunakan tekanan yang sesuai - peranti bantuan dan pastikan kawasan ujian adalah baik - berventilasi.
3. Ujian aliran
Ujian aliran digunakan untuk menilai keupayaan injap untuk mengawal aliran cecair.
- Tentukan kadar aliran: Gunakan meter aliran untuk mengukur kadar aliran bendalir melalui injap pada kedudukan pembukaan yang berbeza. Ini membantu memahami ciri aliran injap, seperti pekali alirannya (CV).
- Uji kedudukan pembukaan yang berbeza: Buka injap kepada peratusan yang berbeza (contohnya, 25%, 50%, 75%, dan 100%) dan merekodkan kadar aliran yang sepadan. Injap berhenti berfungsi dengan baik harus mempunyai prestasi kawalan aliran yang boleh diramal dan konsisten. Sebagai contoh, aTembaga On - Off Valveharus dapat menghentikan aliran sepenuhnya apabila ditutup dan membenarkan aliran lancar apabila dibuka sepenuhnya.
4. Ujian kebocoran
Sebagai tambahan kepada ujian tekanan, ujian kebocoran yang lebih tepat dapat dijalankan untuk mengesan kebocoran yang kecil.
- Ujian gelembung: Tenggelamkan injap dalam cecair, biasanya air sabun, dan gunakan tekanan. Sekiranya terdapat kebocoran, gelembung akan terbentuk di titik kebocoran. Kaedah ini mudah dan berkesan untuk mengesan kebocoran kecil.
- Ujian spektrometer jisim helium: Bagi aplikasi yang memerlukan kadar kebocoran yang sangat rendah, seperti dalam industri aeroangkasa atau semikonduktor, ujian spektrometer jisim helium boleh digunakan. Helium digunakan sebagai gas pengesan, dan spektrometer dapat mengesan kebocoran helium yang sangat kecil, menunjukkan kebocoran potensi dalam injap.
5. Ujian Operasi
Ujian operasi melibatkan operasi injap beberapa kali untuk memastikan kebolehpercayaan dan ketahanannya.
- Buka - Tutup kitaran: Lakukan satu siri kitaran terbuka, biasanya 100 - 1000 kitaran bergantung kepada keperluan aplikasi. Perhatikan operasi injap semasa setiap kitaran, termasuk kelancaran pergerakan batang, ketegangan meterai apabila ditutup, dan kemudahan pembukaan dan penutupan.
- Ujian penggerak (jika berkenaan): Jika injap berhenti dilengkapi dengan penggerak, seperti penggerak elektrik atau pneumatik, uji fungsi penggerak. Semak masa tindak balas penggerak, keupayaannya untuk mencapai kedudukan pembukaan atau penutupan yang dikehendaki, dan prestasi keseluruhannya.
6. Ujian Suhu
Dalam sesetengah aplikasi, injap berhenti perlu beroperasi di bawah keadaan suhu yang berbeza. Ujian suhu digunakan untuk menilai prestasi injap pada pelbagai suhu.
- Ujian suhu tinggi -: Letakkan injap dalam ruang suhu yang tinggi dan secara beransur -ansur meningkatkan suhu ke suhu operasi maksimum yang ditentukan. Pantau prestasi injap, termasuk kadar kebocoran, ciri aliran, dan integriti mekanikal. Sebagai contoh, pada suhu tinggi, bahan injap boleh berkembang, yang boleh menjejaskan meterai dan operasi keseluruhan injap.
- Ujian suhu rendah -: Begitu juga, menjalankan ujian suhu rendah dengan meletakkan injap dalam ruang suhu rendah. Suhu sejuk boleh menjadikan bahan injap lebih rapuh, dan penting untuk memastikan bahawa injap masih boleh berfungsi dengan baik di bawah keadaan sedemikian.
Kesimpulan
Menguji injap berhenti adalah proses yang komprehensif yang melibatkan pelbagai langkah dan kaedah. Dengan menjalankan ujian menyeluruh, kami dapat memastikan bahawa injap berhenti yang kami berikan memenuhi piawaian kualiti tertinggi dan memberikan prestasi yang boleh dipercayai dalam pelbagai aplikasi.
Sekiranya anda berminat dengan injap berhenti kami atau mempunyai sebarang soalan mengenai ujian injap, sila hubungi kami untuk perbincangan lanjut. Kami komited untuk menyediakan produk berkualiti tinggi dan sokongan teknikal profesional.
Rujukan
- Kod dandang dan tekanan ASME
- Piawaian API untuk Injap
- Piawaian ISO yang berkaitan dengan ujian injap
